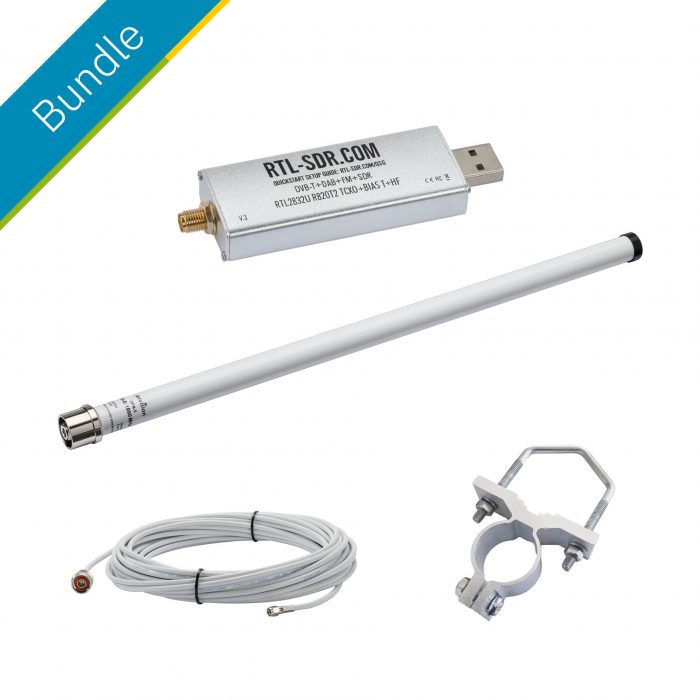

Dieses Bundle beinhaltet den RTL-SDR R820T2 TCXO Dongle, die „A3 ADS-B“ Antenne und das 10 m Kabel N-Stecker – SMA-Stecker.

1.) RTL-SDR R820T2 RTL2832U 1PPM TCXO SMA DONGLE

24–1766 MHz (Frequenzen über 1,2 GHz benötigen ggf. einen Kühlkörper) ist zu 100% kompatibel mit Software des älteren R820T. Dieser Dongle ist eine gute Wahl um als stabiler ADS-B Empfänger (1090 MHz) eingesetzt zu werden.

• <1 PPM temperaturkompensierter Oszillator (TCXO)​ – Frequenzstabil und nahezu ohne Temperatur bedingte Abweichung (2 PPM max. initial offset, 0,5-1 PPM temperature drift).
• SMA Antennen-Anschluss (weiblich) – Die meisten Dongles haben einen MCX oder PAL Antennen-Anschluss. SMA ist die bessere Lösung, da es mehr Antennen dafür gibt, er stabiler ist und weniger Dämpfung hat.
• R820T2 Empfänger – empfindlicher als der alte R820T Empfänger. 100% kompatibel mit Software des älteren R820T.
• 5 V USB Fernspeisungsweiche (Bias Tee) – aktivierbar über ein kleines Programm (siehe V3 Benutzer Handbuch. Erlaubt dem RTL-SDR rauscharme Verstärker zu versorgen (z.B. LNA4ALL und HABAMP), aber auch Aktivantennen über das Koaxialkabel.
• Experimental: HF Direkt Sampling Modus – 500 kHz – 24 MHz mit direkter Abtastung. Einfach eine Antenne an den SMA Antennen-Anschluss und den “Q-Zweig“ auswählen. Es gibt einen eingebauten 25 MHz Tief-Pass-Filter, aber es können weitere HF-Filter notwendig sein um eine optimale Performance zu erreichen (z.B. um starkes MW AM zu unterdrücken).
• Aluminium Gehäuse und passive Kühlung– Funktioniert über ein thermisches Silikon Pad zur Wärmeableitung im Inneren des Gehäuses.
• Verschiedene zusätzliche Verbesserungen im Vergleich zu RTL-SDRs – passive Komponenten mit höherer Qualität, Entstör-Drosseln auf der USB Leitung zur Verminderung von USB Rauschen, verbessertes PCB Design für weniger Störsignale und Rauschen, verschiedene rausgeführte Signalpunkte, verbesserter ESD Schutz, zusätzliche Entstör-Kondensatoren und Ferritkerne gegen Störspitzen auf der Spannungszuführung, verbesserte Eingangskreise und ein besserer LDO.

Installationsanleitung, Links zu Treibern und Software finden Sie in der Schnellstart-Anleitung.

2.) A3 ADS-B Antenne

mit hohen Gewinn (+5 dBi) für Frequenzen im Bereich von 1090 MHz inklusive Befestigungsmaterial! Sie ist geeignet für Installationen mit kurzen bis mittellangen Antennenleitungen, oder bei Verwendung von Leitungen mit geringer Dämpfung (low loss).

3.) Antennenkabel 10 m

N-Stecker / SMA-Stecker, low loss, CO 100 AF
